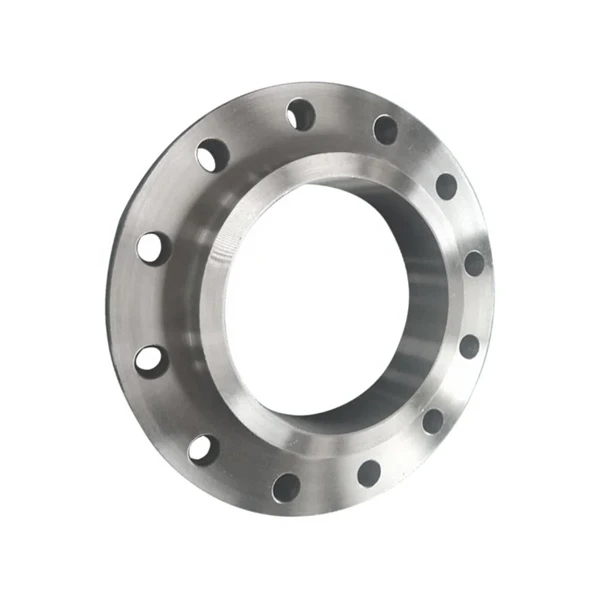

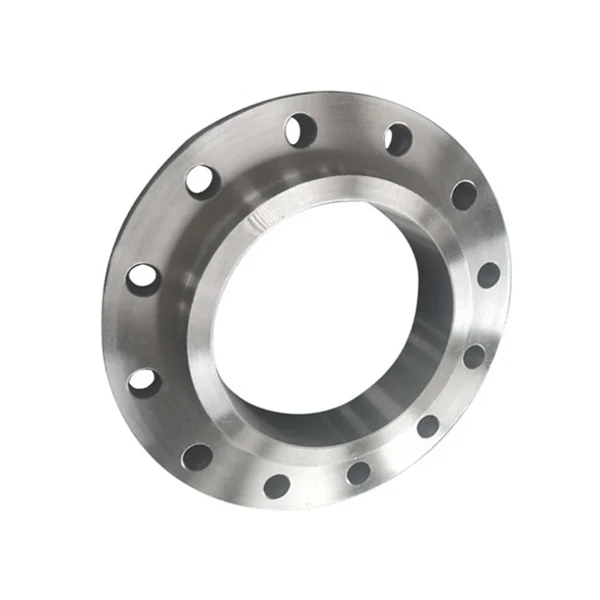

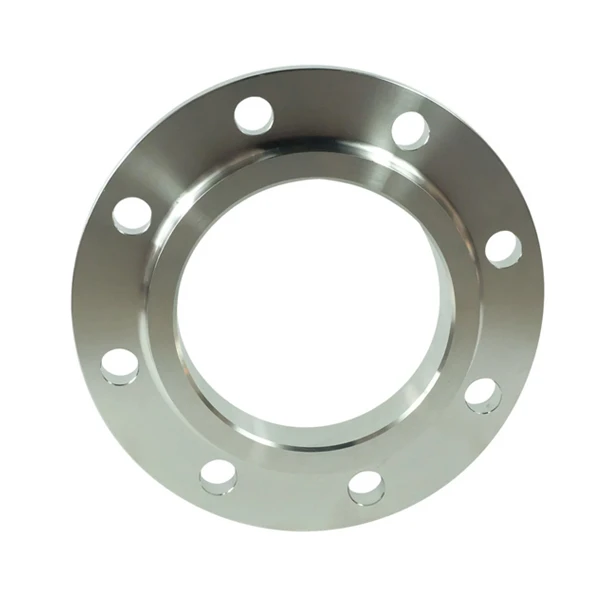

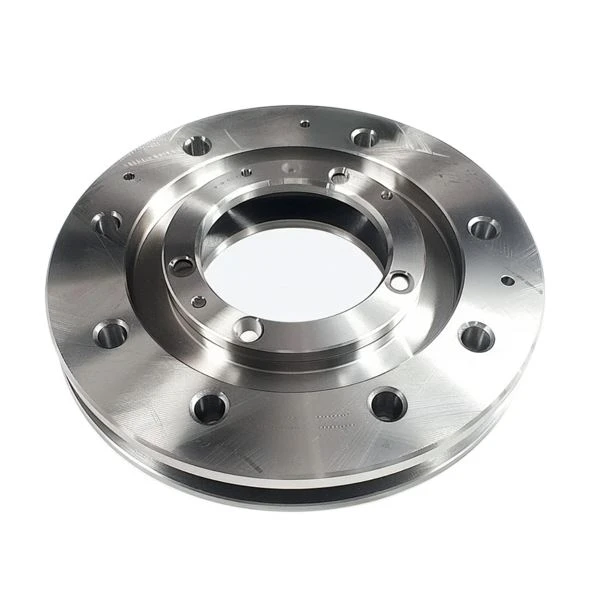

EN 1092-1 Flens
Item: EN 1092-1 flens
Specificaties: Type01,05,11,12,21,34
Materiaal: Gr1, Gr2, Gr7, Gr12
Norm: ASME B381, HG/T20592-2009
Drukclassificaties: N6 PN10 PN16 PN25 PN40 PN63 PN100 PN160
product Introductie
Over dit item:
De EN 1092-1 flens Type 01 is ook bekend als de plaatlasflens, stalen ringflens of S/O plaatflens. Het is een losse flens die erg lijkt op een opschuifflens, maar dan zonder naaf. De Type 01 plaatflens kan op de pijp worden geschoven voordat deze wordt gelast. Er worden twee hoeklassen, één intern en één extern, aangebracht om de pijp en de flens te verbinden. Ze kunnen worden voorzien van een vlak oppervlak (FF) of verhoogd oppervlak (RF), afhankelijk van de vereisten van de klant. Volgens EN 1092-1 zijn Type 01 plaatflenzen verkrijgbaar in 8 drukklassen: PN 2,5, PN 6, PN 10, PN 16, PN 25, PN40, PN 63 en PN 100. De afmetingen en massa's voor de bijbehorende flenzen staan in de onderstaande tabellen. Alle afmetingen zijn in mm en de massa/het gewicht is in kg.
EN 1092-1 Type 01 plaatflenzen kunnen worden gemaakt van smeedstukken of platte producten (platen). Ze kunnen worden bewerkt uit gewalste of gesmede staven en gesmeed profielstaal. Voor grote maten kunnen ze worden gebogen en elektrisch gelast uit staven, profielstaal of strips. De flens kan worden vervaardigd uit een breed spectrum aan materiaalsoorten, waaronder koolstofstaal, laaggelegeerd staal, roestvrij staal en andere hooggelegeerde staalsoorten.
Afmetingen en gewichten voor EN 1092-1 flens Type 01 PN2.5
Technische tekening en algemene introductie
Opmerking
Tekening van EN 1092-1 flens Type 01 flens met verhoogd vlak. D: buitendiameter; K: diameter van de boutcirkel; R: diameter van het verhoogde vlak; n: aantal bouten; d: diameter van het boutgat; Gewicht: gewicht of massa van de Type 01 plaatflens; C: dikte van de flens; f: hoogte van het verhoogde vlak.
Specificaties
DN15~DN600: Φ21,3~Φ1219,2mm
|
NPS (Nederlands) |
DN |
Buitendiameter (mm) |
|
1/2" |
15 |
21.3 |
|
3/4" |
20 |
26.7 |
|
1" |
25 |
33.4 |
|
1-1/4" |
32 |
42.2 |
|
1-1/2" |
40 |
48.3 |
|
2" |
50 |
60.3 |
|
2-1/2" |
65 |
73 |
|
3" |
80 |
88.9 |
|
3-1/2" |
90 |
101.6 |
|
4" |
100 |
114.3 |
|
5" |
125 |
141.3 |
|
6" |
150 |
168.3 |
|
8" |
200 |
219.1 |
|
10" |
250 |
273 |
|
12" |
300 |
323.8 |
|
14" |
350 |
355.6 |
|
16" |
400 |
406.4 |
|
18" |
450 |
457.2 |
|
20" |
500 |
508 |
|
22" |
550 |
558.8 |
|
24" |
600 |
609.6 |
|
26" |
650 |
660.4 |
|
28" |
700 |
711.2 |
|
30" |
750 |
762 |
|
32" |
800 |
812.8 |
|
34" |
850 |
863.6 |
|
36" |
900 |
914.4 |
|
38" |
950 |
965.2 |
|
40" |
1000 |
1016 |
|
42" |
1050 |
1066.8 |
|
44" |
1100 |
1117.6 |
|
46" |
1150 |
1168.4 |
|
48" |
1200 |
1219.2 |
